Atari Joy2B+
Wstęp
Atari jest w stanie wykryć tylko 1 przycisk fire joysticka. Mój ulubiony Joystick Quick Shot II Turbo ma 2 przyciski.

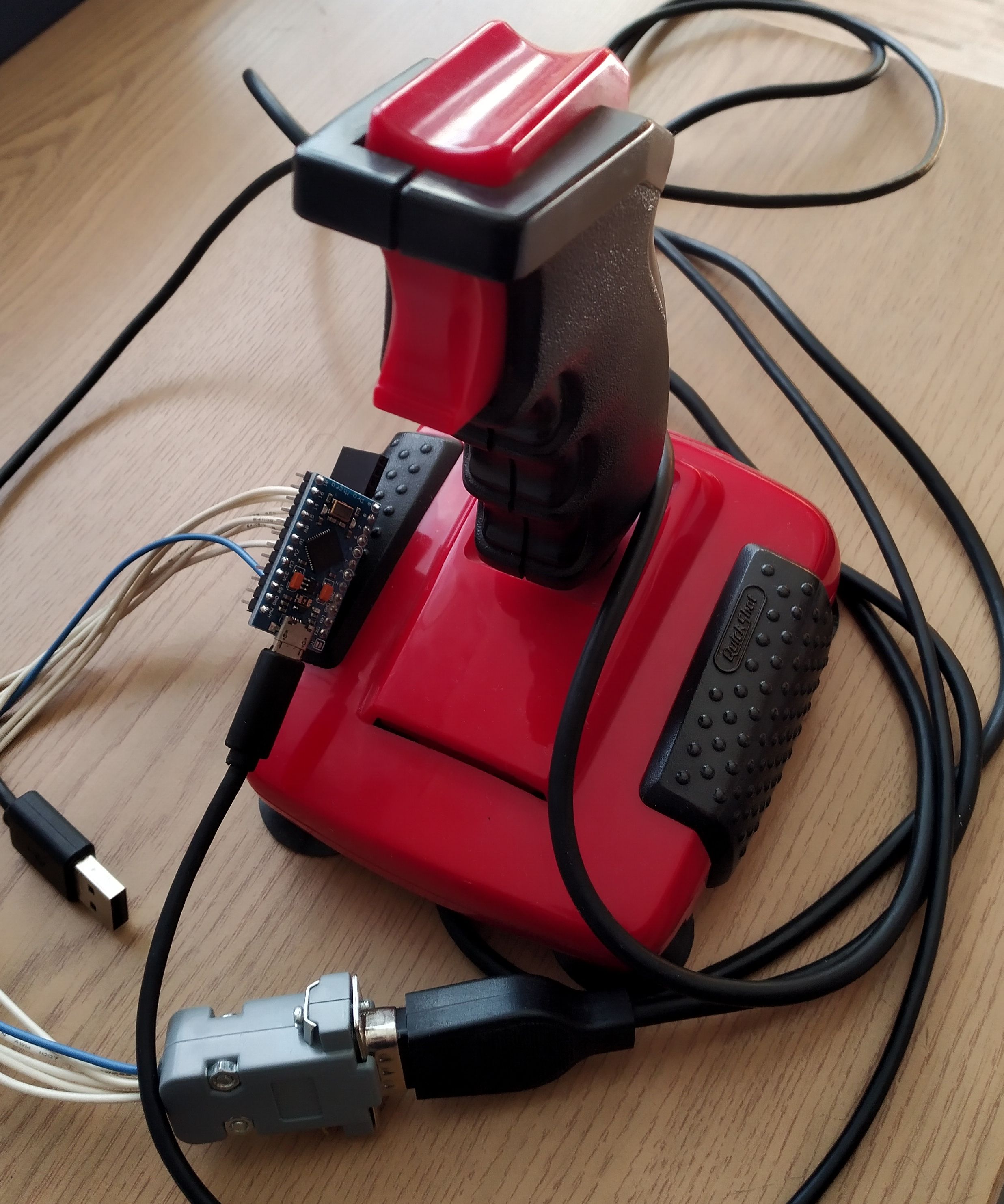

[Obrazek] Quick Shot II TurboMa on tryby: Atari, Autofire i Amstrad CPC.
Joy2B+
Modyfikacja Joy2B+ wykorzystuje piny potencjometrów 5 POTB i 9 POTA jako dodatkowe przyciski. Są one podciągnięte do pinu 7 VCC.
[Link] Joy2BplusTen wysoki stan elektryczny jest logicznym stanem niskim OS.paddl0==1
i OS.paddl1==1
.
Po naciśnięciu przycisku 2 lub 3; piny 9 lub 5 są zwierane do masy na pinie 8. Stan ten Atari wykrywa jako wysoki OS.paddl0==228
lub OS.paddl1==228
.
Nie mam ochoty modyfikować joysticka, zamiast tego zrobię przejściowkę kosztem Autofire.
Amstrad CPC
[Link] Piny Atari [HTML] Piny AmstradJak widać w trybie Amstrad przycisk fire 1 zwiera piny 7 i 8(w logice Atari VCC i GND!). Pomijając fakt że to nie działa, zwieranie masy z prądem nie jest dobrym pomysłem.
Pomysł na adapter: nie doprowadzać VCC pinem atari 7 do joysticka(kosztem autofire), zwierać pin 7 joysticka z pinem 9 lub 5 atari(przełącznik). Oba te piny są podciągnięte do VCC na pinie 7 atari, rezystorami 470 ohm(nie miałem 330).

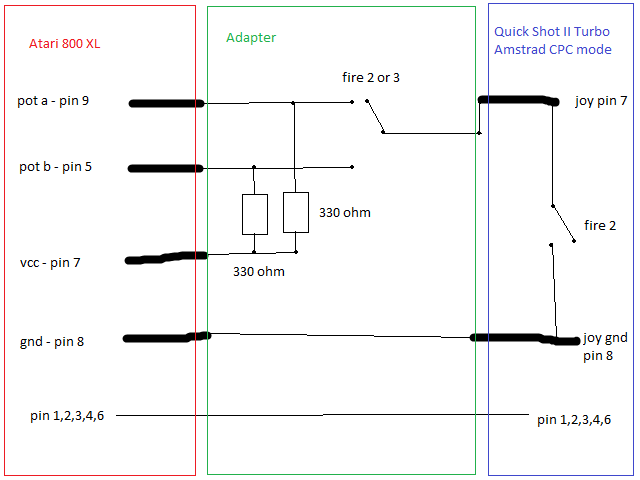

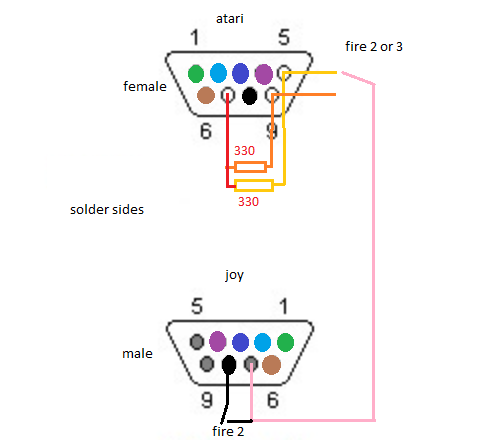

[Obrazek] Schemat [Obrazek] PinyPiny 1,2,3,4,6,8 są połączone 1 do 1. Przełącznik pozwala wybrać czy fire 1 joysticka włącza fire 2(pin 9) czy fire 3(pin 5). Pewnie można sobie darować i podłączyć na sztywno do pinu 9.

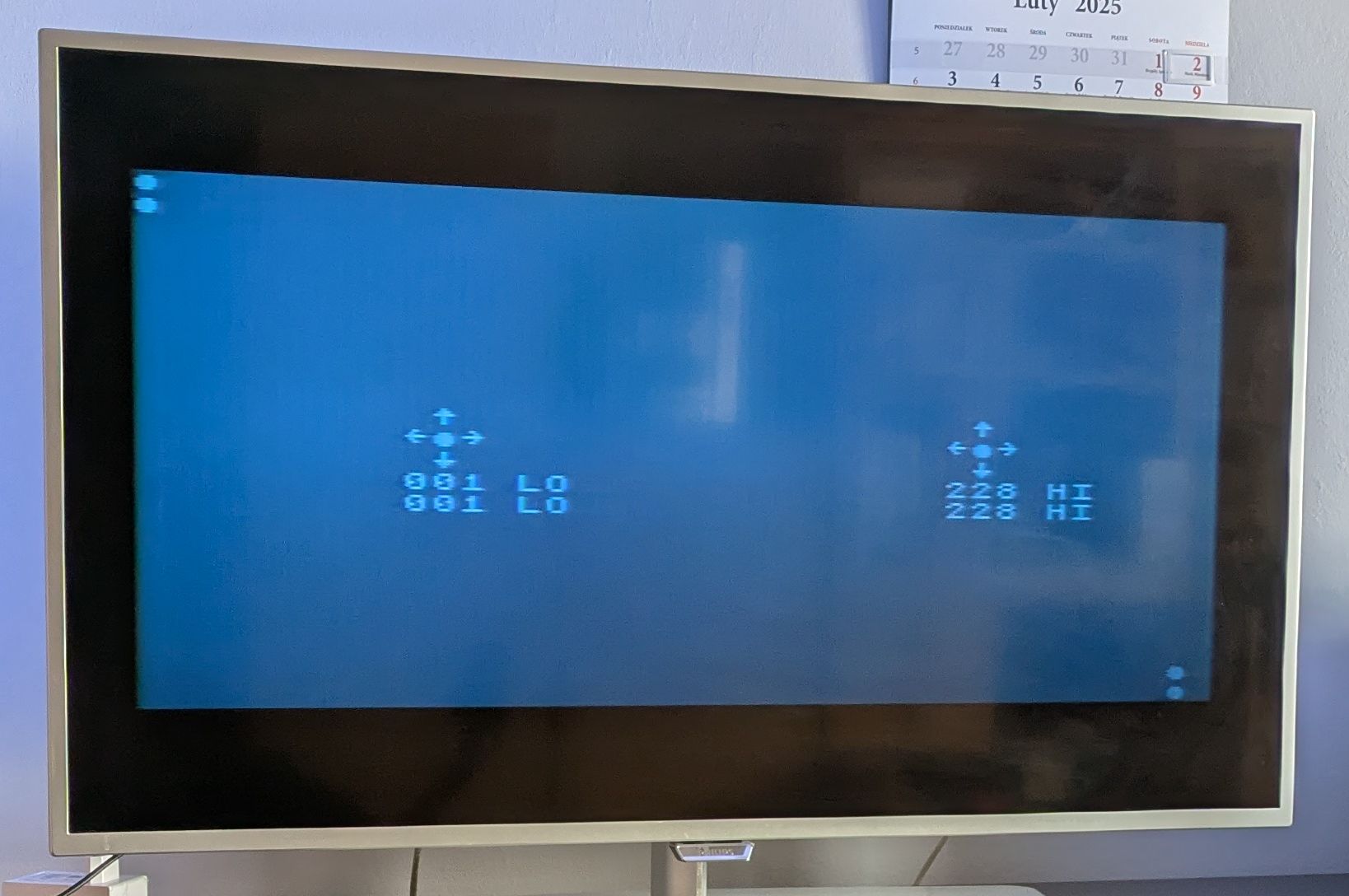

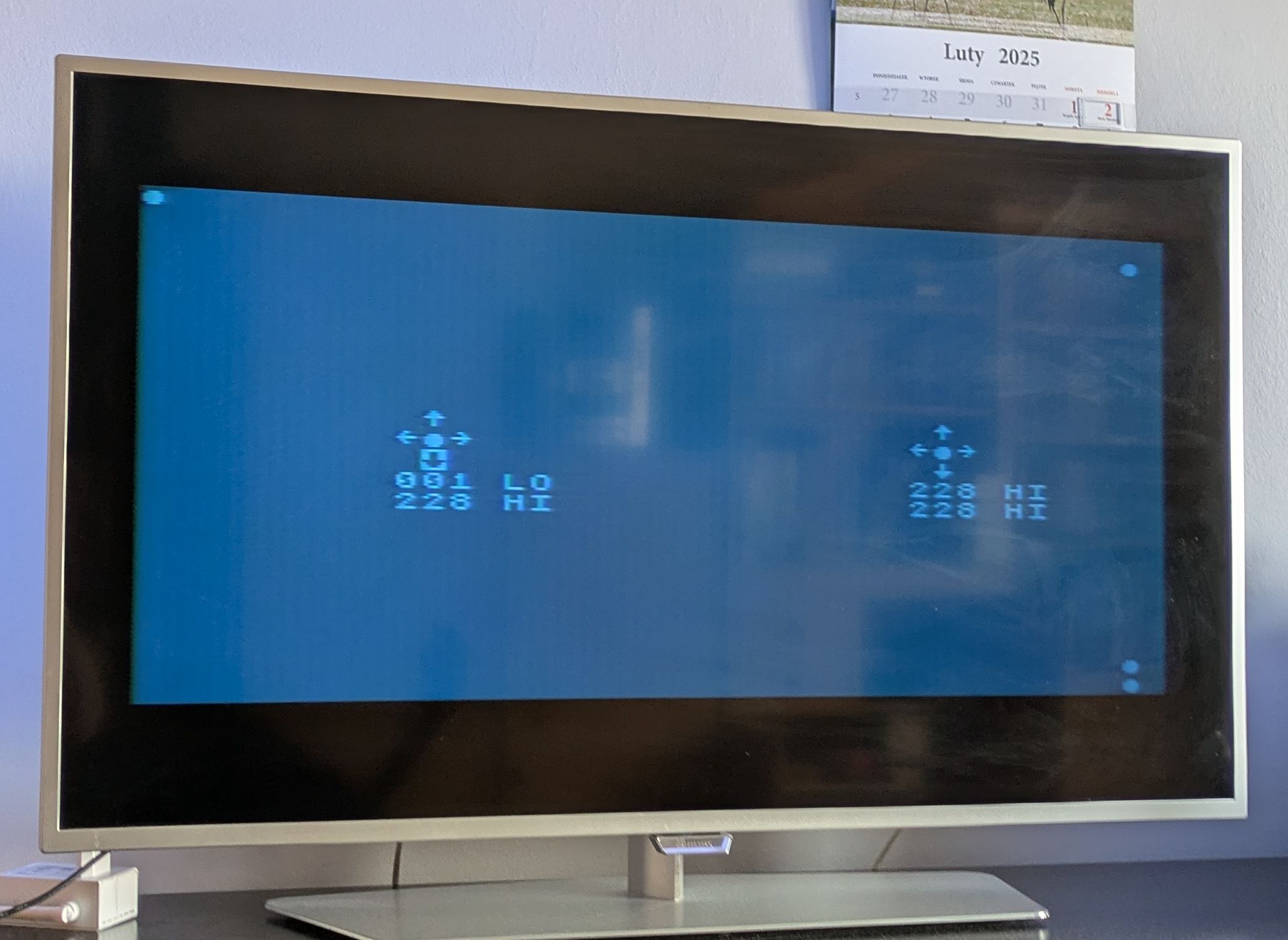

[Obrazek] LutEfekt

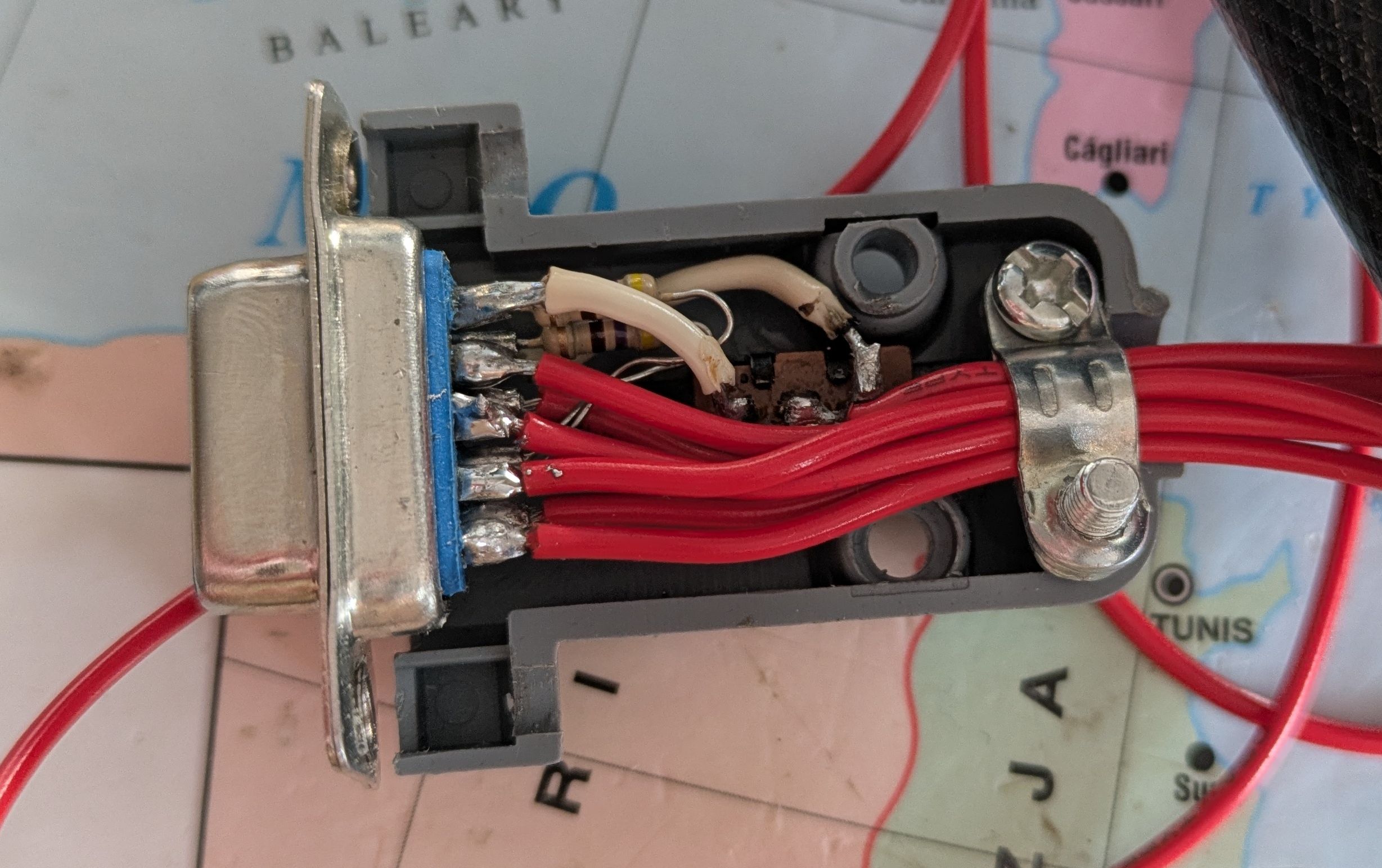

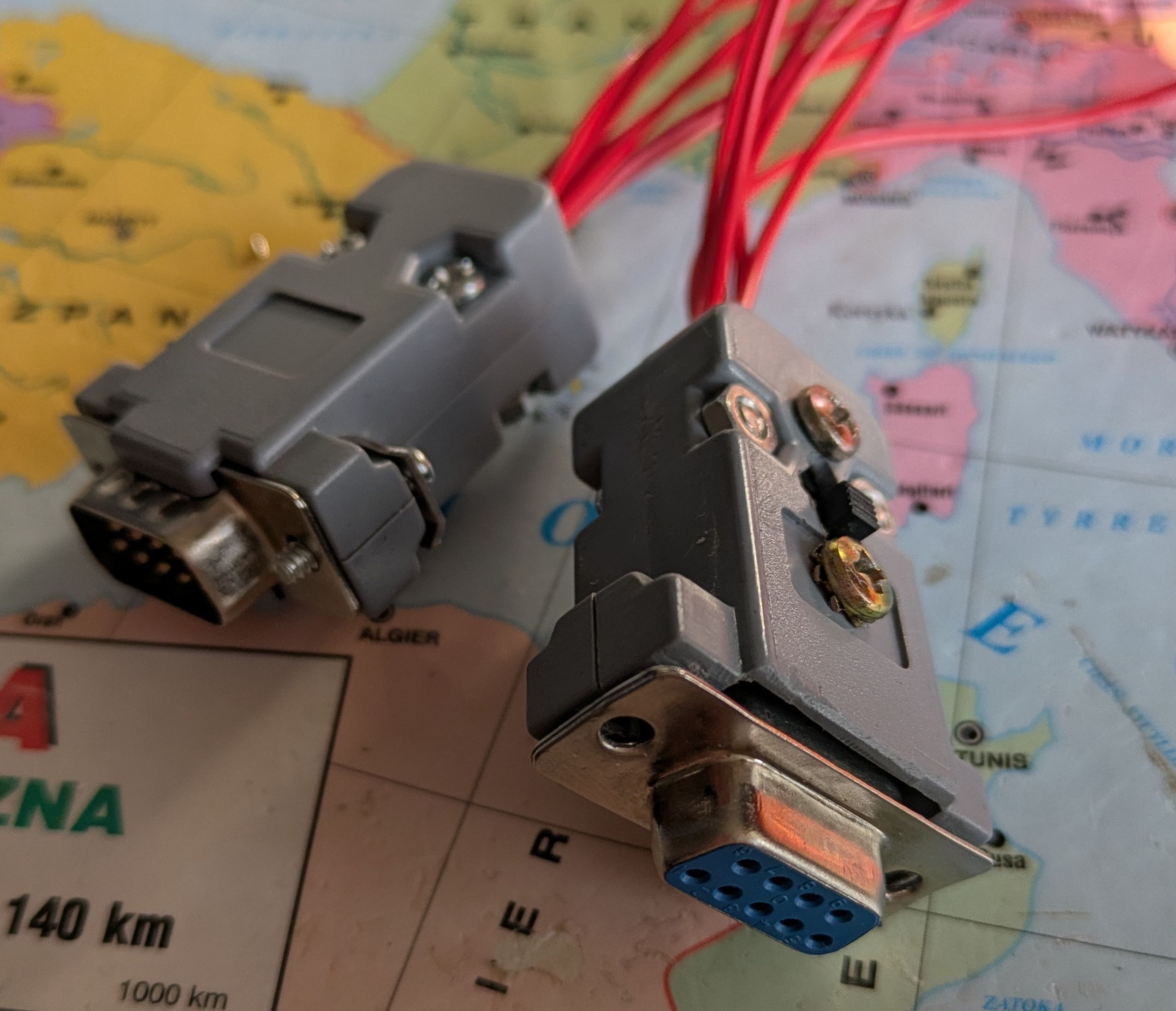

[Obrazek] AdapterWtyczka DB9/RS232/COM nawet po obcięciu górnej i dolnej krawędzi i bez przykręconych śrub, słabo wchodzi do portu joysticka atari. Na alledrogo są kable atari, ale poszedłem po taniości.
Tester joysticka i paddle
[Link] padjoyts.xex
